軽トラックに 1DINオーディオユニットとスピーカーの取り付け

STARTUP

作業前準備

軽トラック (スズキ・キャリー形式DA16T) に 1DINオーディオユニットとカスタムフィットスピーカーを取り付る。

【取付専用工具】

内張りはがし・クリップはがし、マスキングテープ、ニッパー、ハサミ、電工ペンチ、プラスドライバー、マイナスドライバー
ミニスタービードライバー (ANEX NO.62 差替式) 、カッターナイフ、油性マジック、定規など。

【準備品】

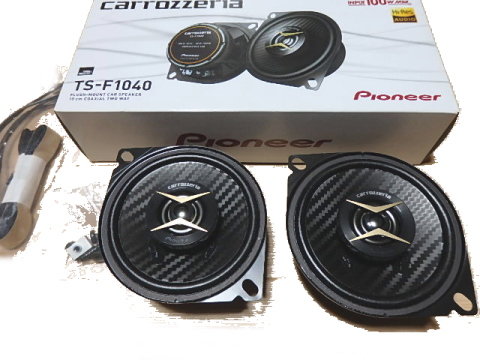

1DINオーディオユニット(中古)、カスタムフィットスピーカー(今回はカロッツェリア TS-F1040 )、スズキ専用オーディオハーネス
スピーカーケーブル (約 1m × 2本)、ギボシ端子 (オス・メス)、平型端子など。

		※1DINオーディオユニットは「カロッツェリア DEH-360」で以前に他の軽自動車に取り付けていたものを使用します。
		※2DINオーディオユニット (カーナビなど) を取り付ける場合には別途スズキ純正のコンソールパネルが必要です。

【吸音シート】

スピーカー背面用吸音シート

カームフレックス

(t=20mm 180mm*250mm) × 2枚

STEP1コンソールパネルと純正ラジオを外す作業

コンソールパネルを外し、純正ラジオ (スピーカー内臓のタイプ) を外します。次に 1DINオーディオユニットを取り付けます。

	①	コンソールのパネルを外す。
		※パネルは6ヶ所固定ピンと数ヶ所ツメで固定されています。

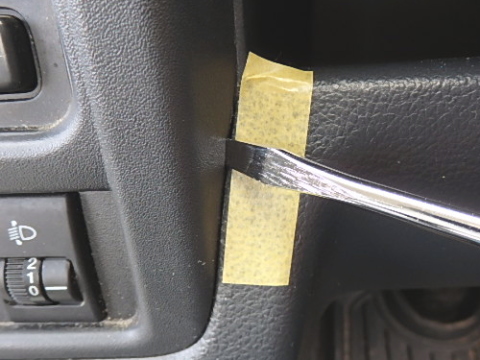

	②	パネル両側にすき間があるので内張りはがし、またはマイナスドライバーを差し込みパネルを外していく。
		※マスキングテープを貼ってパネルなどを傷つけないようにします。

	③	純正ラジオ取り付けブラッケットのビスを4本 (上段手前 2本、下段奥側 2本) を取り外す。

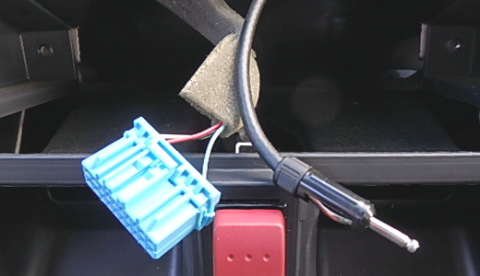

	④	純正ラジオ背面のコネクターケーブルとアンテナケーブルを取り外す。

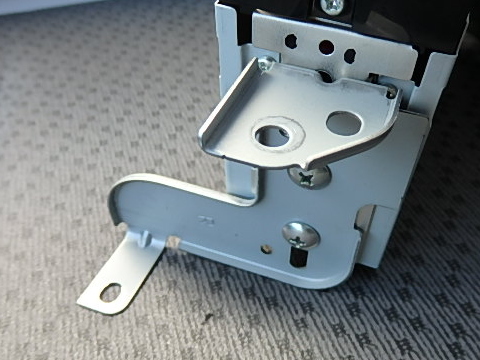

	⑤	純正ラジオから左右のブラッケットを取り外し、1DINオーディオユニットの左右に取り付ける。
		※ブラケットの取り付けは 1DINオーディオユニット付属のねじを使用します。
	⑥	1DINオーディオユニットに、スズキ専用オーディオハーネスを取り付ける。
	⑦	ブラケットを取り付けた1DINオーディオユニットをコンソールに取り付け、オーディオハーネスとアンテナコードを接続する。
		※1DINオーディオユニット側のアースをブラッケットなどの金属部分に必ず接続してください。

STEP2スピーカーの取付位置のパネルを外す作業

まずダッシュボードの左右のスピーカーパネルを取り外します。

	①	助手席側 (右) パネルはピラーとパネルのすき間に内張りはがし、またはマイナスドライバーを差し込み上にあげて外す。
		※ピラーとパネルにマスキングテープを貼って傷つけないようにします。
	②	運転席側 (左) パネルはブレーキフルード交換用のグリップを引き上げて外す。

STEP3スピーカーホールのデッドニングと配線作業

スピーカーホールの底に吸音シート (カームフレックス) を敷き詰め,、スピーカーケーブルの配線をします。

	①	左右のスピーカーホールの底面に吸音シート (カームフレックス) を 1枚を敷き詰める。
		※スピーカーの背面に厚めの吸音シートを敷くことにより、デッドニング効果があり音質が向上します。
	②	コンソールからスピーカーホールまでスピーカケーブルを配線する。

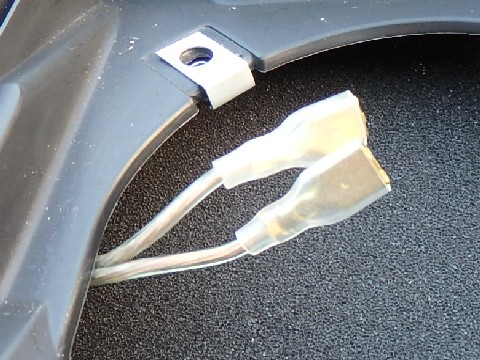

		※ケーブルのギボシ端子側をコンソールから、平型端子側をスピーカーホールへ配線します。
	③	コの字型金具 (カスタムフィットスピーカーに付属) を取り付ける。

STEP4スピーカー本体の取り付け作業

スピーカー背面のフレームの周りにスピーカー付属の防振テープを張り付け、スピーカー本体を取り付けます。

	①	スピーカー背面のフレームの周囲にスピーカー付属の防振テープ (パッキン) を貼り付ける。
	②	スピーカー本体にスピーカーケブルを接続する。
		※スピーカーケブルを本体に接続するときに (＋) (－) を間違えないようにして下さい。
		カロッツェリア TS-F1040 の場合、背面からみて左側の平端子 (小) がマイナス、右の平端子 (大) がプラスです。
	③	スピーカー本体をコの字型金具の位置に付属のネジ (φ5×16ｍｍ) で取り付ける。
		※スピーカーを固定する際に、フロントガラスが干渉するためミニスタービードライバー (ANEX) で固定します。

STEP5スピーカーパネルとコンソールパネルを戻す作業

スピーカーパネルとコンソールパネルをネルを元に戻します。

	①	左右のスピーカー取付位置にスピーカーパネルをそれぞれ取り付ける。
	②	お気に入りの音楽CDを再生して左右のスピーカー音を確認すれば、最後にコンソールパネルをもとに戻す。

【補足】

シガーライターが標準装備されていないため、電源供給用として純正シガーソケットを同時に取り付けました。

これで 1DINオーディオユニットとカスタムフィットスピーカーの取り付けは完了です。

▲

←
